一、什么是不對中呢?

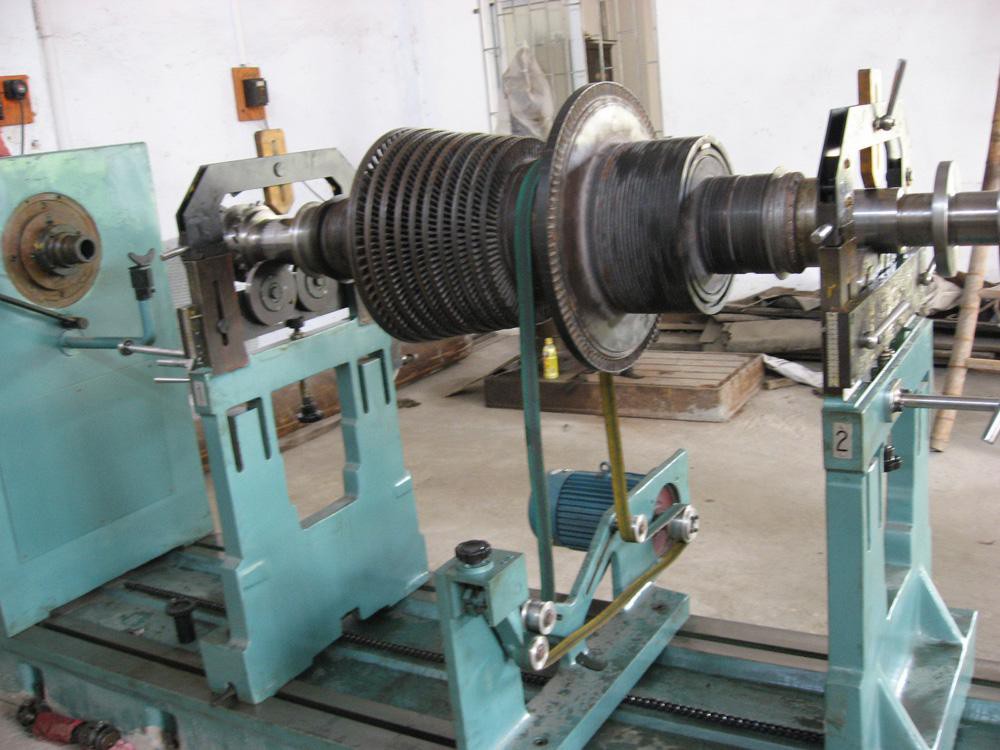

不對中是指轉子不對中,通常是指相鄰兩轉子的軸心線或軸承中心線的傾斜或偏移程度,是旋轉設備中常出現的一個故障。它一般可分為聯軸器不對中和軸承不對中兩種情況。聯軸器不對中更為常見一些,軸承不對中更多是安裝軸承過程中存在的一些問題。
√聯軸器不對中:可分為平行不對中、偏角不對中和平行偏角不對中三種情況:
a.平行不對中時振動頻率為轉子工頻的兩倍;
b.偏角不對中使聯軸器附加一個彎矩,以力圖減小兩個軸中心線的偏角。軸每旋轉一周,彎矩作用方向就交變一次,因此,偏角不對中增加了轉子的軸向力,使轉子在軸向產生工頻振動;
c.平行偏角不對中是以上兩種情況的綜合,使轉子發生徑向和軸向振動。軸承不對中實際上反映的是軸承座標高和軸中心位置的偏差。
軸承不對中:軸承不對中使軸系的載荷重新分配。負荷較大的軸承可能會出現高次諧波振動,負荷較輕的軸承容易失穩,同時還使軸系的臨界轉速發生改變。
√軸承不對中:可分為偏角不對中和標高變化兩種情況;
二、不對中故障的特征是:
a.轉子徑向振動出現二倍頻,以一倍頻和二倍頻分量為主,軸系不對中越嚴重,二倍頻所占的比例就越大,多數情況甚至出現二倍頻能量超過一倍頻能量;
b.振動信號的原始時域波形呈畸變的正弦波;
c.聯軸器兩側相鄰兩個軸承的油膜壓力呈反方向變化,一個油膜壓力變大,另一個則變??;
d.聯軸器不對中時軸向振動較大,振動頻率為一倍頻,振動幅值和相位穩定;
e.聯軸器兩側的軸向振動基本上是呈現出180°反相的;
f.典型的軸心軌跡為月牙形、香蕉形,嚴重對中不良時的軸心軌跡可能出現“8"字形;渦動方向?yàn)橥秸M(jìn)動;
g.振動對負荷變化敏感。當負荷改變時,由聯軸器傳遞的扭矩立即發生改變,如果聯軸器不對中,則轉子的振動狀態也立即發生變化一般振動幅值隨著負荷的增加而升高;
h.軸承不對中包括偏角不對中和標高變化兩種情況,軸承不對中時徑向振動較大,有可能出現高次諧波,振動不穩定。由于軸承座的熱膨脹不均勻而引起軸承的不對中,使轉子的振動也要發生變化。但由于熱傳導的慣性,振動的變化在時間上要比負荷的改變滯后一段時間。
三、結語
Easy-laser激光對中儀可以有效解決轉子不對中問題,像轉子出現1倍頻率或者2倍頻率的情況,特別是2倍頻率或以上,大概率就是出現了聯軸器不對中問題。關注我們了解更多設備校準知識!
